분광측색계



분광측색계

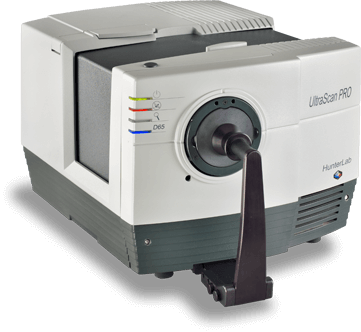

UltraScan PRO

UltraScan PRO

반사, 투과색상 측정
(D/8 타입, 350 - 1050nm)
(CIELab/Opacity/APHA/Gardner/HAZE)

GET A QUOTE Product list

모든 샘플 유형을 측정 / 반사, 투과, HAZE / 연구 및 품질관리에 이상적




UltraScan PRO는 반사된 색상과 투과된 색상을 모두 측정하기 위한 기준 장비로 설계되었습니다. CIE, ASTM, USP 가이드라인을 준수하며 5nm의 광학 해상도를 통해 색상을 더욱 정밀하게 측정할 수 있습니다.



D65 광원은 미백제의 정확한 측정을 위해 자외선영역에서 보정됩니다. UltraScan PRO는  근적외선과 근자외선영역까지 확장된 파장범위를 가지고 있어 UV차단제나 위장재료를 측정할 수 있습니다.



시스템은 D/8 적분구 구조를 사용하며 자동으로 정반사 요소를 포함/제외 할 수 있는 기능이 포함되어 있습니다. 또한 자동 렌즈 변환 기능이 있는 3가지 크기의 샘플측정포트가 제공됩니다. UltraScan PRO에는 EasyMatch QC 소프트웨어가 포함되어 있으며 21 CFR 11을 준수하는 전자기록보관 버전을 사용할 수 있습니다.



연구와 품질관리 모두에 UltraScan PRO를 사용하십시오. 불투명고체에서 부터 투명한 액체, 투명 필름에 이르기까지 UltraScanPRO는 반사 및 투과 색상, 분광반사율, 분광 투과율 및 투과 HAZE를 모두 정밀하게 측정합니다.



다양한 측정기능이 지원되며 특수 샘플 처리장치를 통해 샘플을 더욱 쉽고 간편하게 측정할 수 있습니다.



UltraScan PRO는 가장 다재다능한 고성능 분광측색계입니다.







 적용 분야




화학 물질

바이오파마
플라스틱
직물



주요 특징



반사 및 투과색상,
스펙트럼 반사율, 투과율 및 Haze 측정


파장 범위 350nm - 1050nm

5nm 광학 분해능 및 보고간격

3개의 반사율 측정포트

탁월한 기기간 일치성

자동화된 UV보정 및 제어

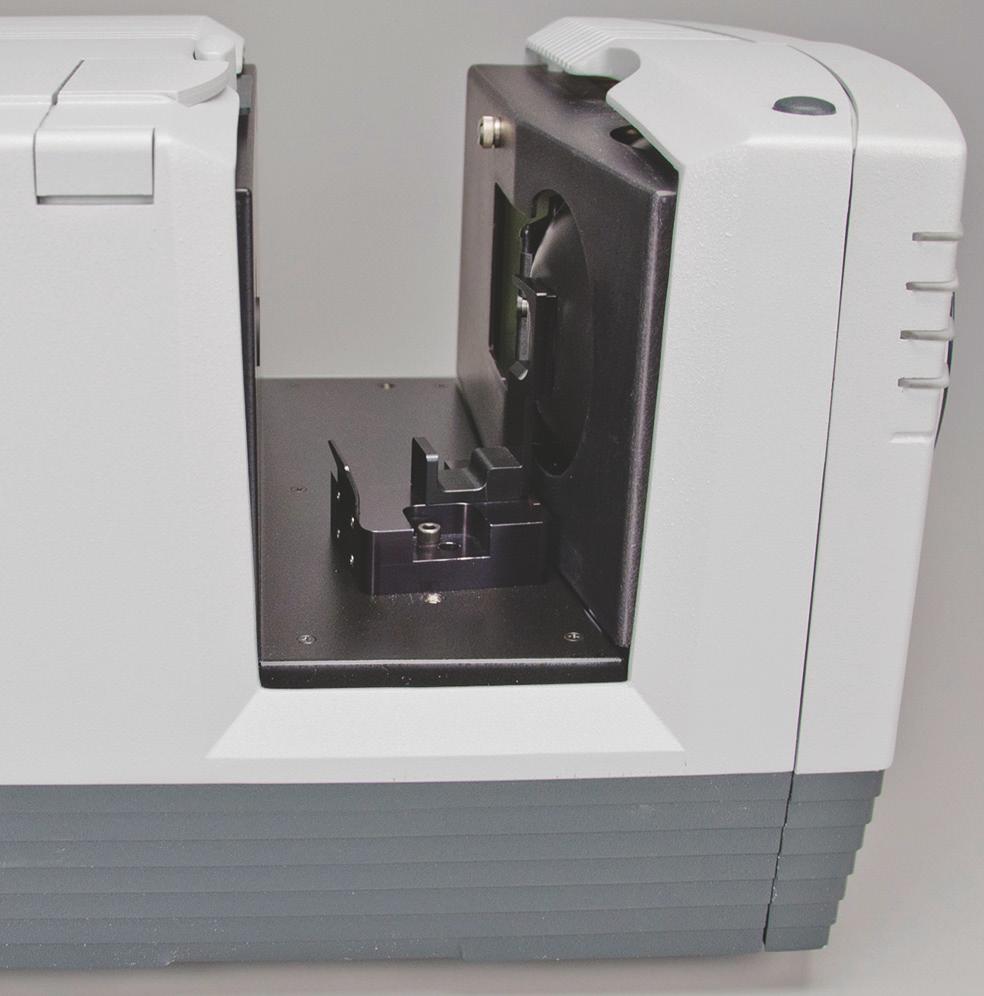

3면이 개방된 대형 투과측정실

EasyMatch QC
품질관리 소프트웨어 포함



액세서리

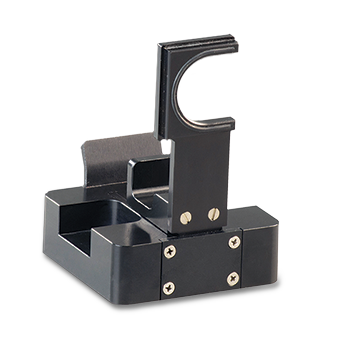

Adjustable Reflectance
Preform Holder

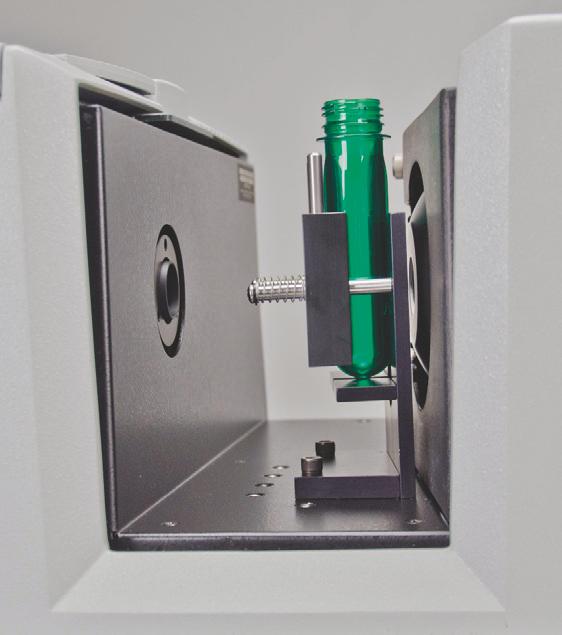

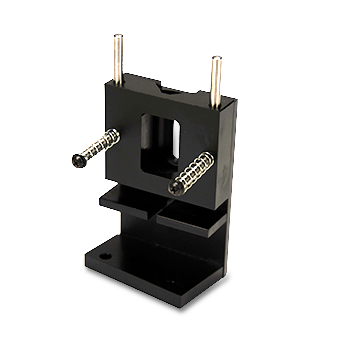

Adjustable Transmission
Preform Holder

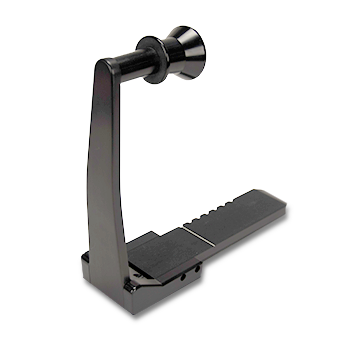

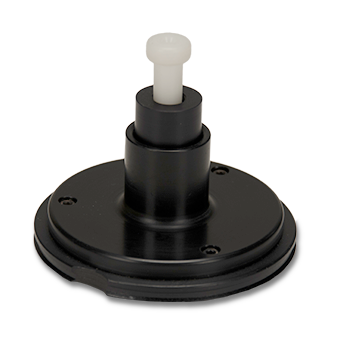

Compression Clamp

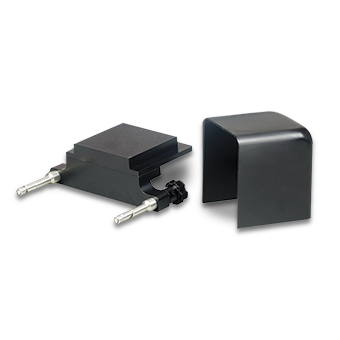

Reflectance Sample Shelf with
Light Cover

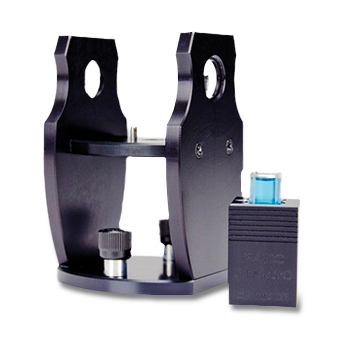

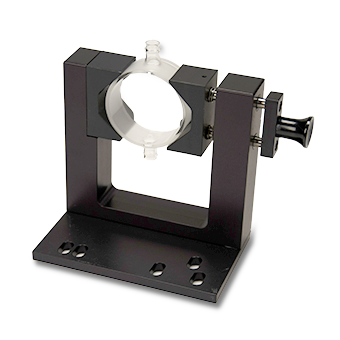

Semi-Micro Powder Holder Flow Through Cell & Holder

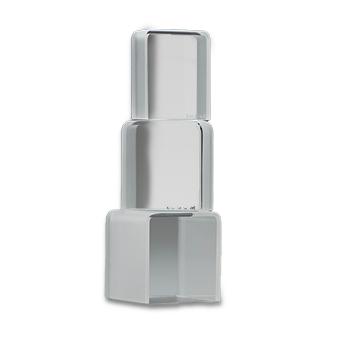

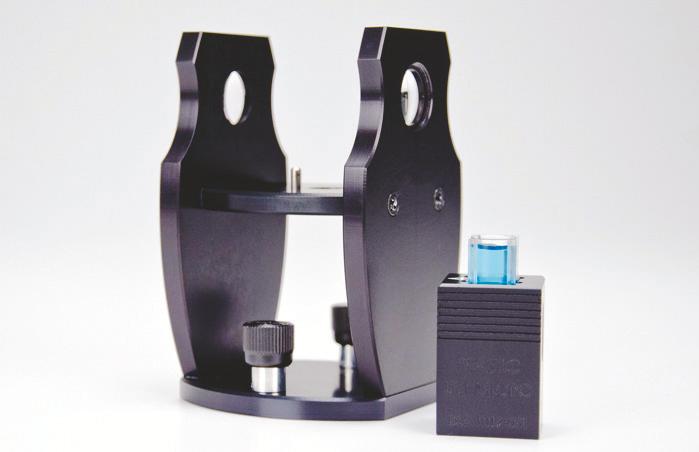

Transmission Cell
(Rectangular)

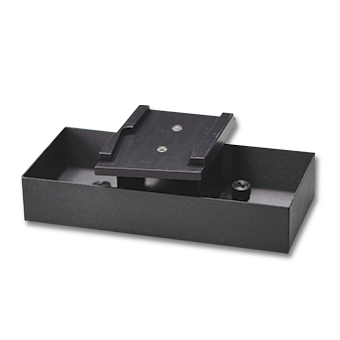

Transmission Spill Tray & Cell Holder Cell Holder Base Assembly

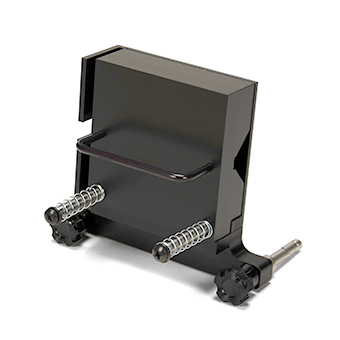

Transmission Clamp











UltraScan PRO는 전문적인 고정밀 분광측색계로서 액체나 고체샘플의 정확한 색상측정과 투과 및 Haze를 측정하기에 최고의 장비입니다. 연구 및 품질관리에 최적의 성능을 발휘합니다.

● 파장범위 350 - 1050nm, 파장간격 5nm
● 반사율, 투과율, Haze 등을 측정할 수 있습니다.
● 25mm(1인치), 13mm(0.5인치), 7mm(0.25인치)의 포트플레이를 제공하여 샘플의 크기에 따라 변경하여 사용할 수 있습니다.
● 정반사성분의 포함/제외(SCI/SCE), 측정렌즈 교환을 자동으로 제어합니다.
● 형광표준을 통해 UV에너지를 제어할 수 있습니다.
● 주요 색상스케일 및 인덱스: CIELab, CIELch, YI, WI, APHA, Gardner, Haze, Opacity


관련 이미지






제품 사양 - UltraScan PRO

측정



측정원리

듀얼 빔 분광측색계

수광구조

반사: Diffuse d/8°, 총 투과: d/8°, 정 투과: d/0°

센서

두 개의 폴리크로메이터, 512 소자 다이오드 어레이; 고해상도, 오목 홀로그램 격자

적분구크기

152mm(6 in.)

적분구코팅

적분구용 SpectralonTM , 포트플레이트 및 반사 방지 도어용 DuraflectTM

포트크기/측정면적

RSIN/RSEX 반사율 모드에서 포트 크기 / 측정면적

Large Area View(LAV): 25mm(1 인치) / 19mm(0.75 인치)

Medium Area View(MAV): 13mm(0.5 인치) / 9mm(0.25 인치)

Small Area View(SAV): 7mm(0.25 인치) / 4mm(0.16 인치)

TTRAN 투과율 모드에서 포트 크기 / 측정면적

Large Area View(LAV): 25mm(1 인치) / 17.4mm(0.69 인치)

Medium Area View(MAV): 25mm(1 인치) / 13.2mm(0.52 인치)

Small Area View(SAV): 25mm(1 인치) / 11.6mm(0.46 인치)

RTRAN 투과율 모드에서 포트 크기 / 측정면적

Large Area View(LAV): 17mm(0.67 인치) / 17mm(0.67 인치)

Medium Area View(MAV): 17mm(0.67 인치) / 17mm(0.67 인치)

Small Area View(SAV): 17mm(0.67 인치) / 17mm(0.67 인치)

렌즈전환

자동

반사광요소

반사측정모드에서 포함(RSIN) 또는 제외(RSEX)

파장범위

350nm - 1050nm, 전 가시광선 범위 및 NIR

파장분해능

< 2nm

유효대역폭

5nm equivalent triangular

보고간격

5nm

측광범위

0 - 150%

측광해상도

0.003 %(0.01% reported)

광원

펄스 제논 램프(3), UV범위에서 보정 및 제어

자동UV제어

UV제어 및 UV차단을 위한 400nm 차단필터

UV차단을 위한 420nm -오프 필터(옵션)

투과모드

총 투과(TTRAN) / 정 투과(RTRAN)

투과측정실

대형, 3면이 개방, 10.2cm(D) x 35.6cm(W) x 16.5cm(H)/4 인치(D) x 14 인치(W) x 6.5 인치(H)

투과모드

총 투과(TTRAN) / 정 투과(RTRAN) / HAZE

표준준수

반사율: CIE 15:2004, ISO 7724/1, ASTM E1164, DIN 5033 Teil 7, JIS Z 8722 Condition C

투과율: CIE 15:2004, ASTM E1164, DIN 5033 Teil 7, JIS Z 8722 Condition E, G

Haze: ASTM D1003 Section 8. Procedure B Spectrophotometer

표준적합성

CIE 간행물 44 ASTM E259에 설명된 관행에 따라 NIST(National Insitute of Standards and Technology)에 다른 기기표준 할당

성능



색상반복성

(20회판독)

< 0.03 E* CIELAB on white tile in LAV modes

< 0.07 E* CIELAB on blue denim tile in LAV modes

스펙트럼반복성

Max 0.20 peak-to-peak between 435nm and 695nm

기기간오차

< 0.09 CIELAB(Avg) on BCRA Tile Set) E*

< 0.20 CIELAB(Max) on BCRA Tile Set) E*

물리적/전기적 특성



크기/무게

높이: 32.3cm(12.7 in.) 너비: 42cm(16.5 in.) 깊이: 49.8cm(19.6 in.)

무게: 25.9kg(57 lbs)

전원

90 - 250 VAC, 50 to 60 Hz, 60 watts passive, 120 watts maximum

인터페이스

RS-232C serial, 19200 baud, DB9(female) terminal

작동환경

4° to 38°C(40° to 100° F), 10% to 85% RH, noncondensing

보관환경

-21° to 66°C(-5° to 150° F), 10% to 90% RH, noncondensing

표준부속품

보정된 기기 화이트 타일 적합성 인증서 블랙 교정용 라이트트랩

투과용 제로 교정플레이트 그린 진단타일 디디뮴 진단 필터

반사용 샘플 클램프 LAV, MAV, SAV 포트플레이트 RS-232C 케이블

USB-to-Serial 어댑터 전원선 EasyMatch QC 소프트웨어

EasyMatch QC 사용자매뉴얼
