측정

측정원리

듀얼 빔 분광측색계

수광구조

Diffuse d/8º reflectance, d/8º Total Transmission, d/0º Regular Transmission

센서

2개의 256 소자 다이오드 어레이; 오목 홀로그램 격자

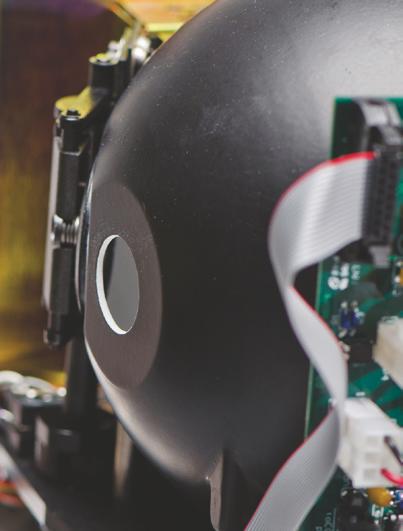

적분구크기

152mm(6 인치)

적분구코팅

적분구용 SpectralonTM , 포트플레이트 및 반사 방지 도어용 DuraflectTM

포트크기/측정면적

▪RSIN/RSEX 반사율 모드에서 포트 크기 / 측정면적

∘Large Area View(LAV): 25mm(1 인치) / 19mm(0.75 인치)

∘Small Area View(SAV): 9.5mm(0.375 인치) / 6mm(0.25 인치)

▪TTRAN 투과율 모드에서 포트 크기 / 측정면적

∘Large Area View(LAV): 25mm(1 인치) / 17.4mm(0.69 인치)

∘Small Area View(SAV): 9.5mm(0.375 인치) / 10mm(0.40 인치)

▪RTRAN 투과율 모드에서 포트 크기 / 측정면적

∘Large Area View(LAV): 17mm(0.67 인치) / 17mm(0.67 인치)

∘Small Area View(SAV): 17mm(0.67 인치) / 17mm(0.67 인치)

렌즈전환

자동

반사광요소

반사측정모드에서 포함(RSIN) 또는 제외(RSEX)

파장범위

360nm - 780nm, CIE에서 권장하는 전 가시광선 범위

파장분해능

< 2nm

유효대역폭

10nm equivalent triangular

보고간격

10nm

측광범위

0 - 150%

측광해상도

0.003 %(0.01% reported)

광원

펄스 제논 램프, filtered to approximate D65 Daylight

자동UV제어

▪UV제어 및 UV차단을 위한 400nm 차단필터

▪UV차단을 위한 420nm 컷-오프 필터(옵션)

측정시간

< 5초 이내

투과모드

총 투과(TTRAN) / 정 투과(RTRAN)

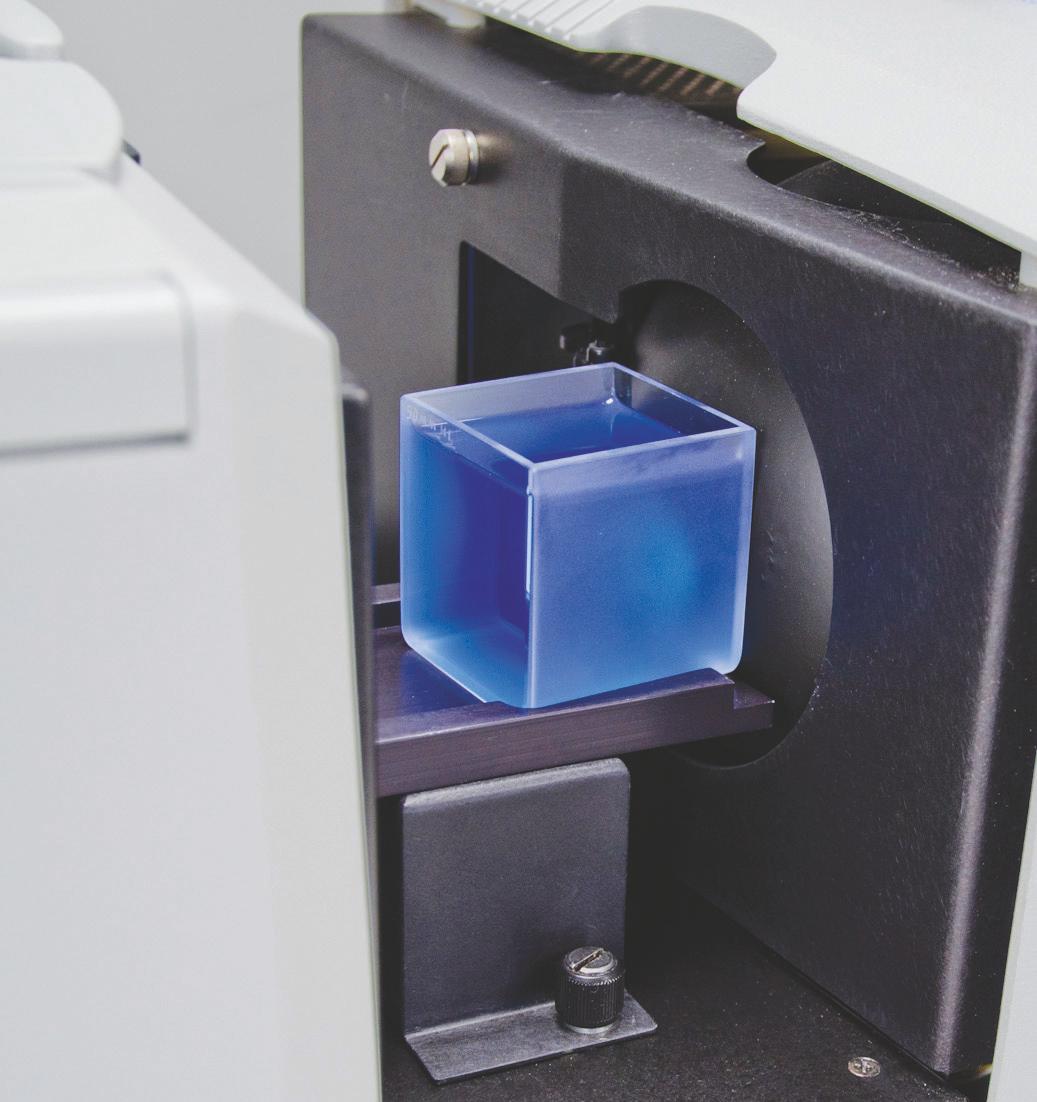

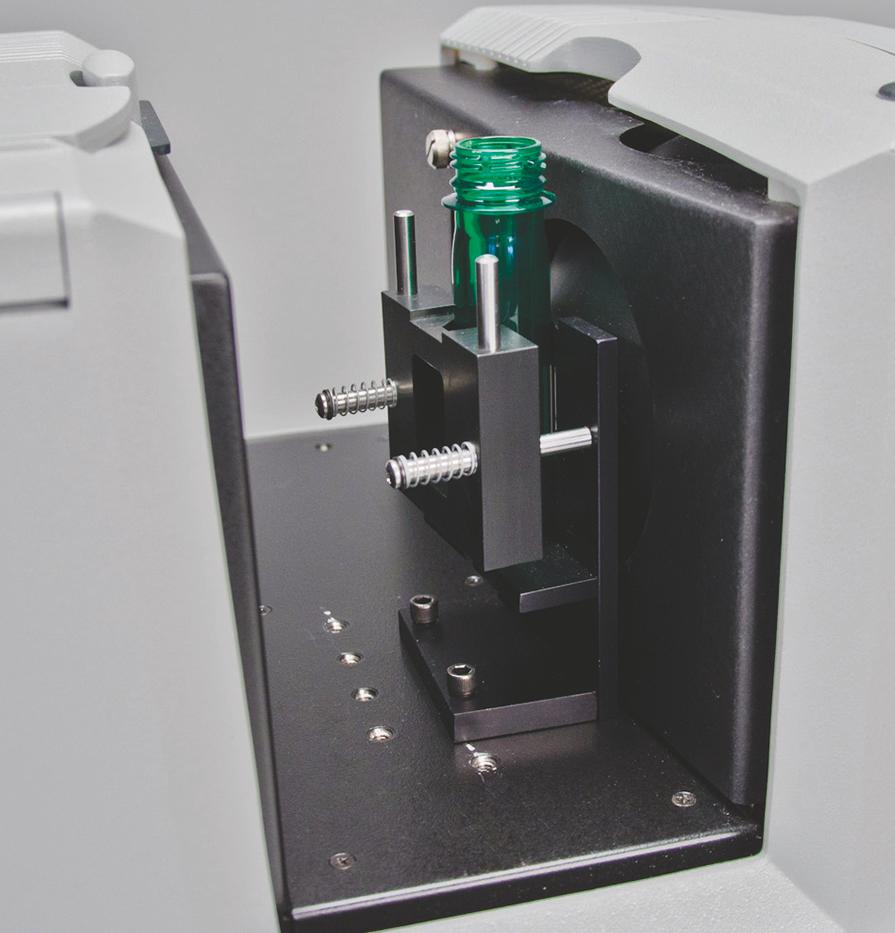

투과측정실

대형, 3면이 개방, 10.2cm(D) x 35.6cm(W) x 16.5cm(H) / 4 인치(D) x 14 인치(W) x 6.5 인치(H)

투과모드

총 투과(TTRAN) / 정 투과(RTRAN) / HAZE

표준준수

▪반사율: CIE 15:2004, ISO 7724/1, ASTM E1164, DIN 5033 Teil 7, JIS Z 8722 Condition C

▪투과율: CIE 15:2004, ASTM E1164, DIN 5033 Teil 7, JIS Z 8722 Condition E, G

▪Haze: ASTM D1003 Section 8. Procedure B Spectrophotometer

표준적합성

CIE 간행물 44 및 ASTM E259에 설명된 관행에 따라 NIST(National Insitute of Standards and Technology)에 다른 기기표준 할당

성능

색상반복성

▪ < 0.03 ⧍E* CIELAB on white tile in LAV and SAV modes(20회판독)

▪ < 0.05 ⧍E* CIELAB on blue denim tile in LAV and SAVmodes(20회판독)

스펙트럼반복성

Max 0.20 peak-to-peak between 435nm and 695nm

기기간오차

▪ < 0.15 CIELAB(Avg) on BCRA Ⅱ Tile Set) ⧍E*

▪ < 0.25 CIELAB(Max) on BCRA Ⅱ Tile Set) ⧍E*

물리적/전기적 특성

크기/무게

▪높이: 27.9cm(11 인치) ▪너비: 42cm(16.5 인치) ▪깊이: 49.8cm(19.6 인치)

▪무게: 20.4kg(45 lbs)

전원

▪100 - 240 VAC, 47 to 63 Hz ▪60 watts passive, 120 watts maximum

인터페이스

RS-232C serial, 19200 baud, DB9(female) terminal

작동환경

10° to 40°C(50° to 104° F), 10% to 90% RH, noncondensing

보관환경

-21° to 66°C(-5° to 150° F), 10% to 90% RH, noncondensing

표준부속품

▪보정된 기기 화이트 타일 ▪적합성 인증서 ▪블랙 교정용 라이트트랩

▪투과용 제로 교정플레이트 ▪그린 진단타일 ▪디디뮴 진단 필터

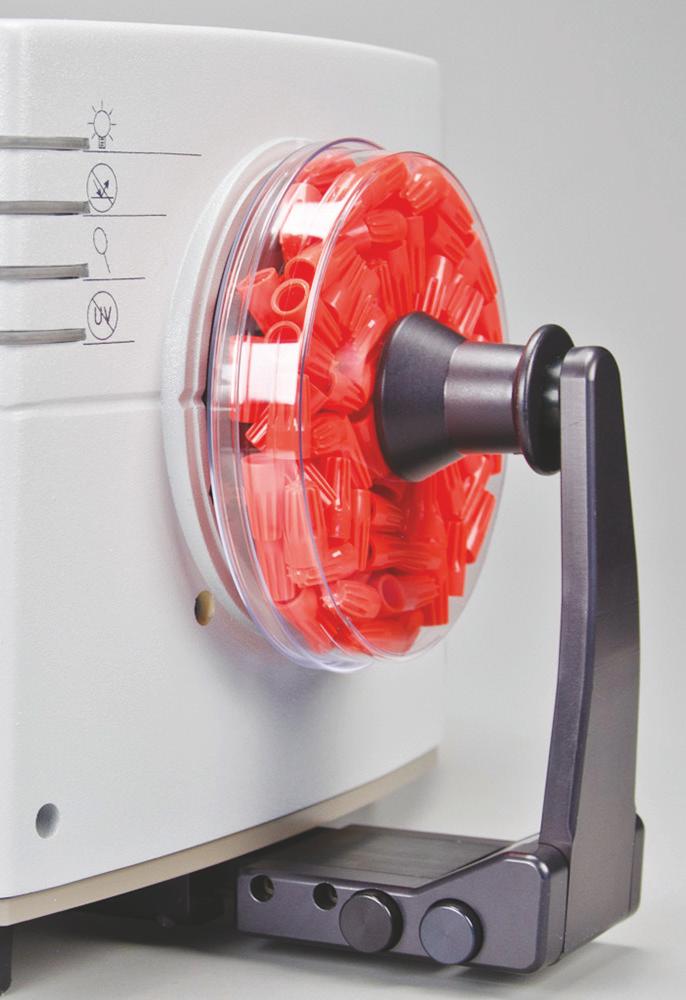

▪반사용 샘플 클램프 ▪LAV 및 SAV 포트플레이트 ▪RS-232C 케이블

▪USB-to-Serial 어댑터 ▪전원선 ▪EasyMatch QC 소프트웨어

▪EasyMatch QC 사용자매뉴얼
